一、项目背景

贵州省产品质量检验检测院的密闭高温烘箱最高温度可达185℃，需要对烘箱内部温度进行实时监测，确保产品质量和安全。采用轻松连温湿度记录仪WS4-A4G1RS外接PT100温度传感器，能够实现对高温烘箱温度的精准监测和预警，同时支持数据对接，让管理人员能够随时查看温度数据。

二、解决方案

2.1 硬件组成

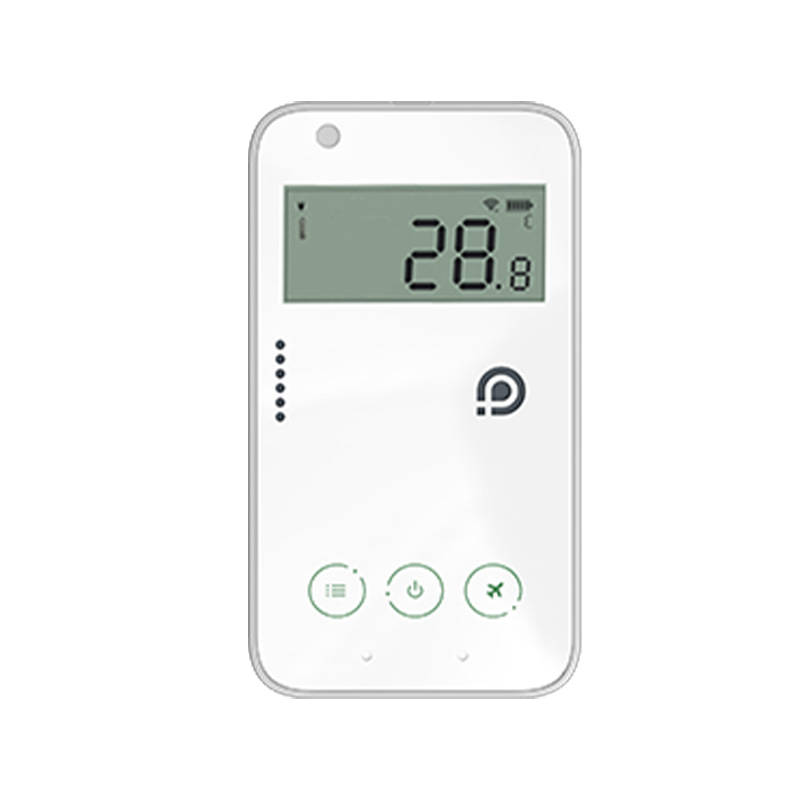

轻松连温湿度记录仪WS4-A4G1RS：作为核心设备，负责数据采集、传输和处理。

PT100温度传感器：深入烘箱内部，精准测量高温环境下的温度数据。

声光报警器：在温度异常时发出声光警报，及时提醒工作人员。

2.2 温度监测流程

数据采集：PT100温度传感器探头实时监测烘箱内部温度，并将数据传输给WS4-A4G1RS主机。

数据传输：WS4-A4G1RS主机通过4G网络将温度数据传输至轻松连云平台并转发客户温度监测平台。

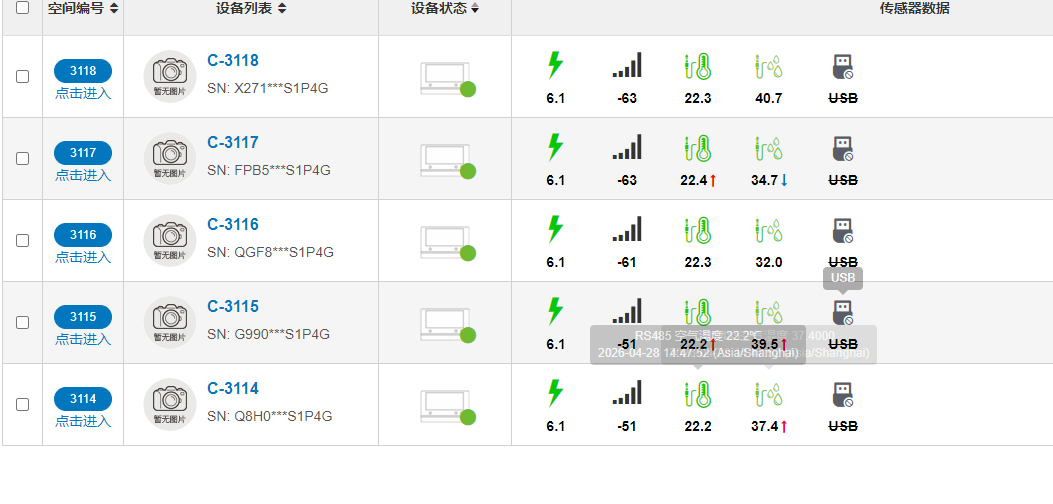

数据展示：客户可以通过客户系统查看实时温度数据，包括当前温度、温度变化趋势等。

报警机制：当温度超过设定的安全范围时，声光报警器将发出声光警报，提醒工作人员及时处理。

三、客户系统数据对接

3.1 数据对接方案

API对接：提供API接口，将温度数据实时传输至客户系统。

数据格式：采用JSON格式，包含温度数值、采集时间等信息。

数据更新频率：每10分钟更新一次温度数据。

工程师协助对接：轻松连软件工程师全程协助客户进行系统对接，确保数据稳定传输

四、设备参数说明

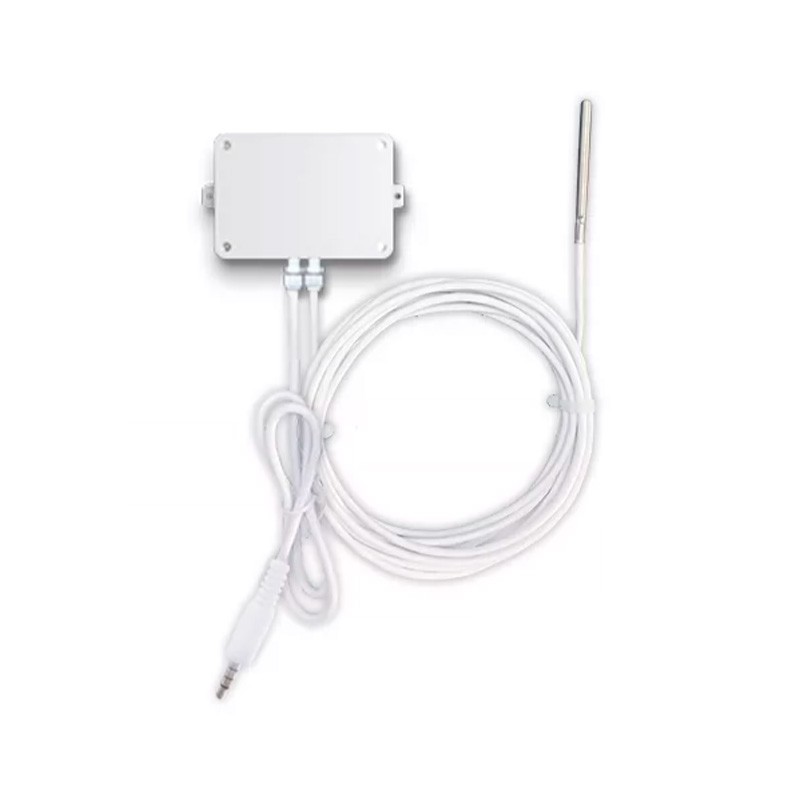

4.1 PT100温度传感器

测量范围：-200~600℃

测量精度：± (2%+1℃)

供电电压：DC 5V~12V

最大电流：237mA（@5V），129mA（@12V）

产品尺寸：85*33*60mm

探针长度：50mm

探针直径：Φ4mm

引线长度：0.5 米

尾线耐温范围 -30~200℃

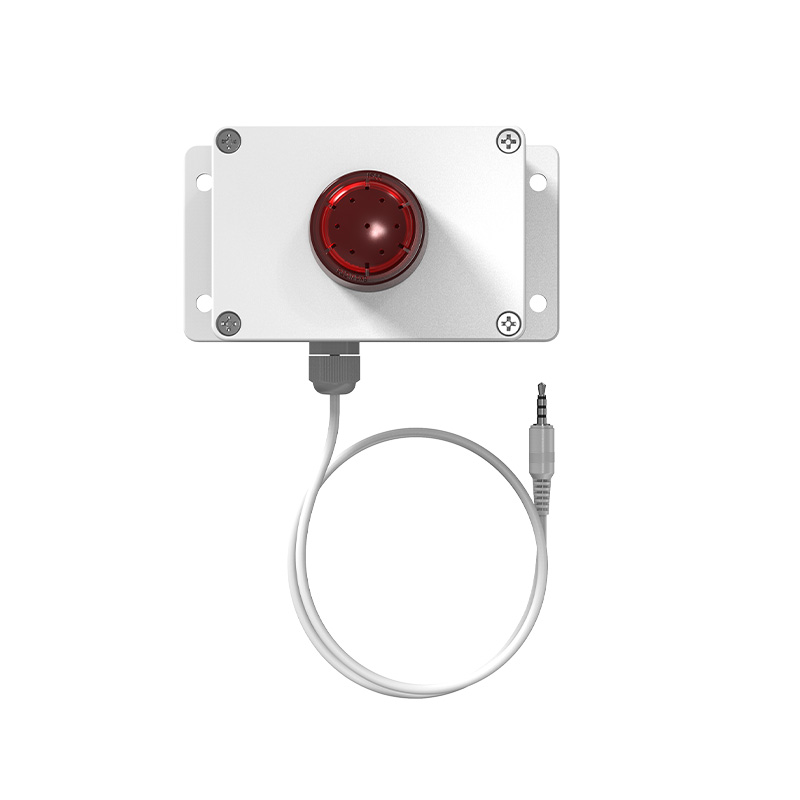

4.2 声光报警器

供电电压：DC 5V

工作功率：<1w

产品尺寸：1300 × 680 × 700 mm

喇叭分贝：90dB

五、设备安装

5.1 PT100温度传感器安装

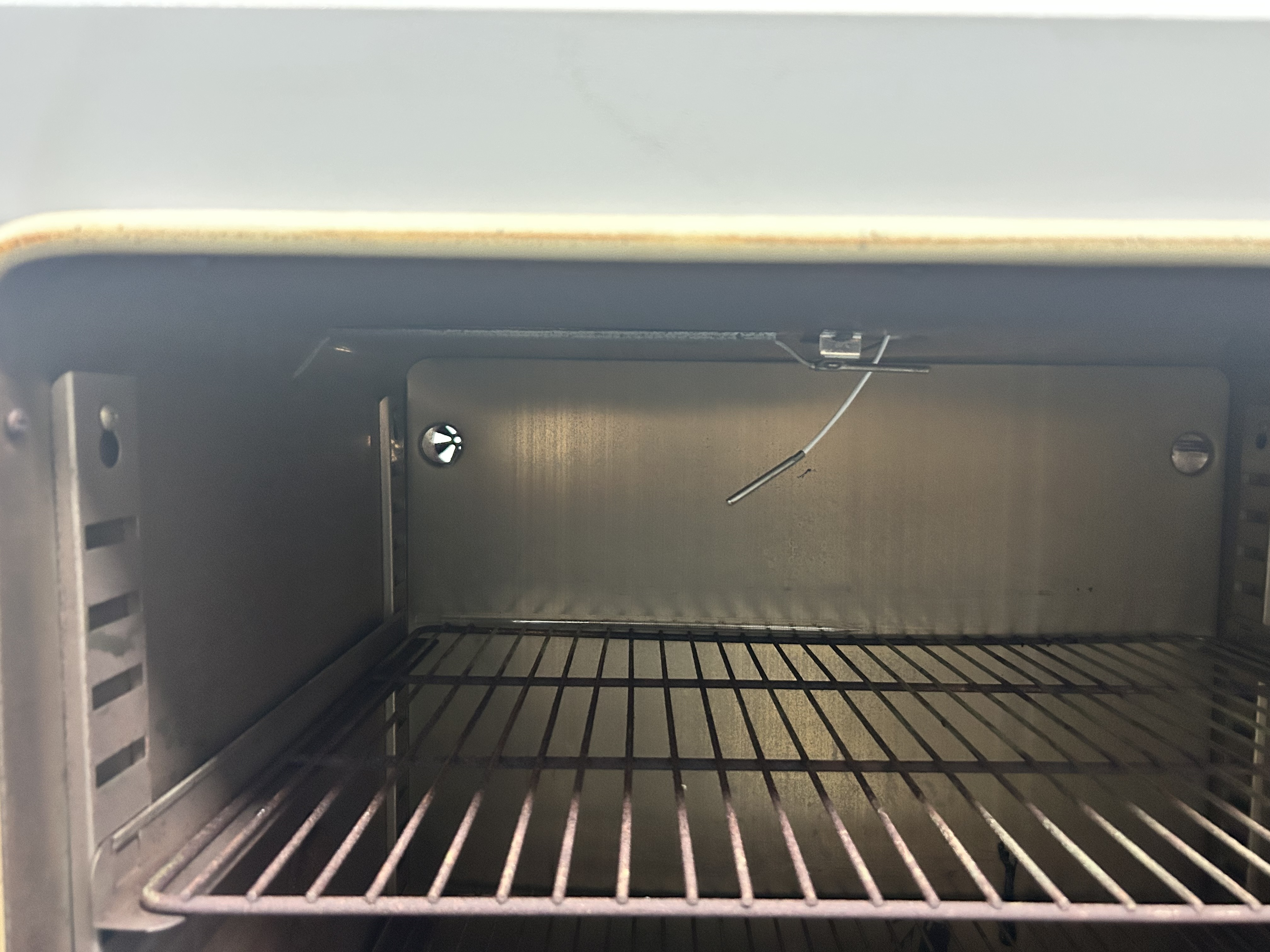

将PT100温度传感器安装在烘箱内部，确保探头能够充分接触空气，以准确测量温度。

确保探头与设备主机的连接牢固，避免因振动导致数据传输中断。

安装过程中注意避免触碰烘箱内的加热元件，防止损坏探头。

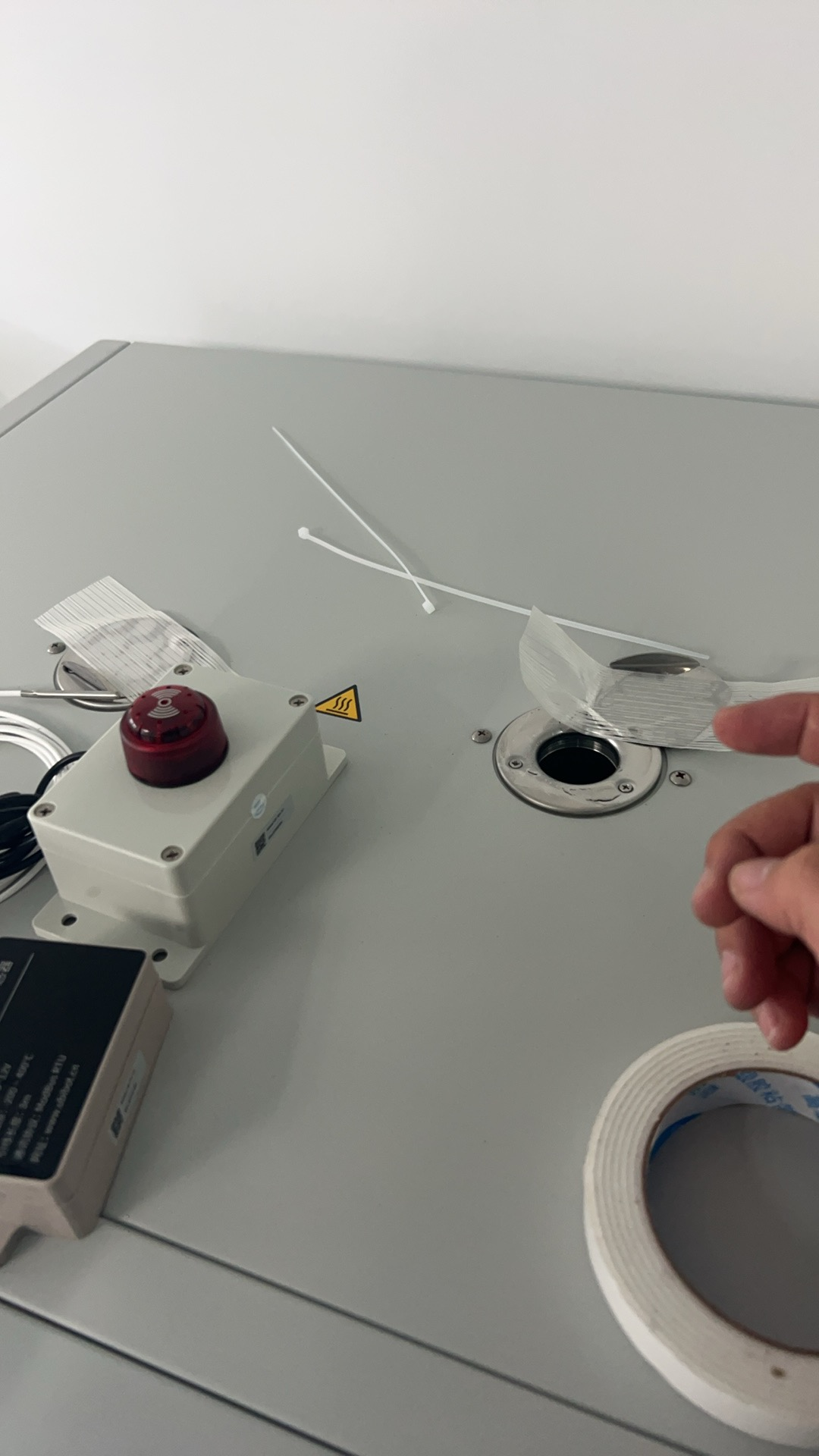

5.2 主机与报警器安装

WS4-A4G1RS主机应安装在干燥、通风的室内环境中，避免高温和潮湿影响设备运行。

声光报警器应安装在工作人员易于察觉的位置，确保能够及时响应报警信息。

确保设备供电稳定，检查供电接口是否松动。

六、使用方法

6.1系统操作说明

客户可以通过客户系统实时查看温度数据。

可以根据实际情况调整温度阈值，自定义报警规则。

可以通过数据展示功能查看历史温度数据，了解温度变化趋势。

高温作业时佩戴高温防护手套，避免烫伤。

七、总结

通过轻松连温湿度记录仪WS4-A4G1RS+PT100温度传感器高温烘箱温度监测解决方案，能够实现对高温烘箱温度的精准监测和预警，同时支持数据对接，让管理人员能够随时查看温度数据，确保产品质量和安全。
