一、方案背景

冷却塔是工业循环水系统中的核心设备，广泛应用于电力、化工、冶金、暖通空调等领域。冷却塔的运行效率直接影响整个系统的能耗与生产安全，而干湿球温度是评估冷却塔冷却性能、计算冷却塔效率的关键参数。

传统冷却塔监测方式依赖人工定期巡检，使用手持式仪器现场测量干湿球温度，存在数据采集频次低、时效性差、无法连续记录等痛点。尤其在夏季高温高负荷运行期间，冷却塔出水温度偏高时，若不能及时发现并调整，将导致循环水系统效率下降、能耗上升，甚至引发设备过热停机事故。

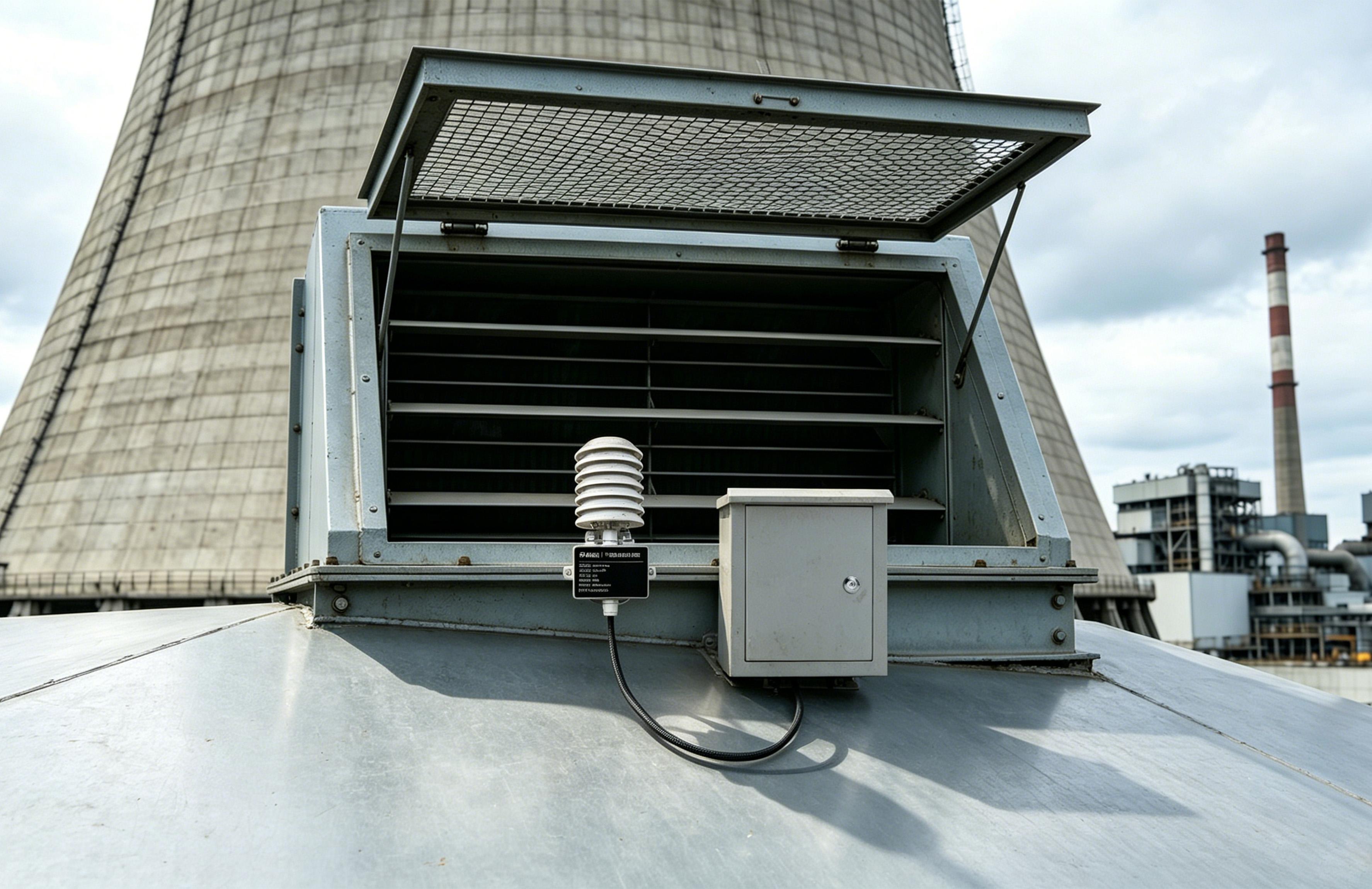

轻松连推出基于干湿球温度传感器与GS1-AL4G1RS温湿度记录仪的冷却塔监测解决方案，通过在冷却塔进出风口、填料区域等关键位置部署高精度传感器，实时采集干球温度、湿球温度、环境湿度等参数，结合轻松连物联网云平台实现数据远程监控与智能告警，帮助运维人员精准掌握冷却塔运行状态，提升冷却效率，降低能耗成本。

二、方案硬件

方案硬件分为两种应用模式，可根据客户实际需求灵活选择或组合使用。

2.1 模式一：干湿球温度传感器+GS1-AL4G1RS温湿度记录仪，数据上传云平台

该模式适用于需要远程监控冷却塔运行数据的场景。通过干湿球温度传感器采集环境参数，由GS1-AL4G1RS温湿度记录仪接收并上传至轻松连云平台，运维人员可通过手机、电脑随时随地查看冷却塔实时数据与历史趋势。

2.1.1 干湿球温度传感器

这个方案采用的干湿球温度传感器内置原装进口传感器组件，测量数据稳定、精度高、抗干扰能力强、使用寿命长，可精确测量干球温度、湿球温度、大气湿度及露点温度等数据，为冷却塔效率计算提供可靠的数据基础。

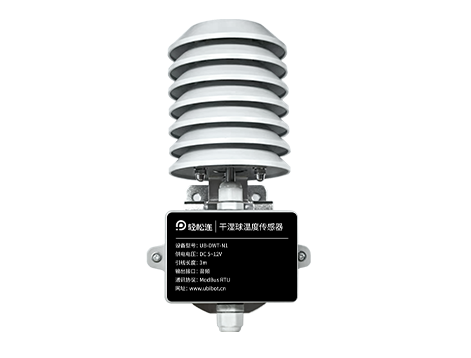

干湿球温度传感器

主要技术参数：

传感器自带安装支架，可快速固定在冷却塔塔体、管道或支架上，安装便捷，适应冷却塔现场潮湿、高温的复杂环境。

2.1.2 GS1-AL4G1RS温湿度记录仪

GS1-AL4G1RS是轻松连面向工业级应用场景推出的高精度温湿度记录仪，是本方案数据采集与传输的核心设备。设备采用阻燃ABS材料+聚碳酸酯外壳，达到IP65级防水防尘标准，可长期稳定运行于冷却塔现场高湿度、多水汽的恶劣环境中。

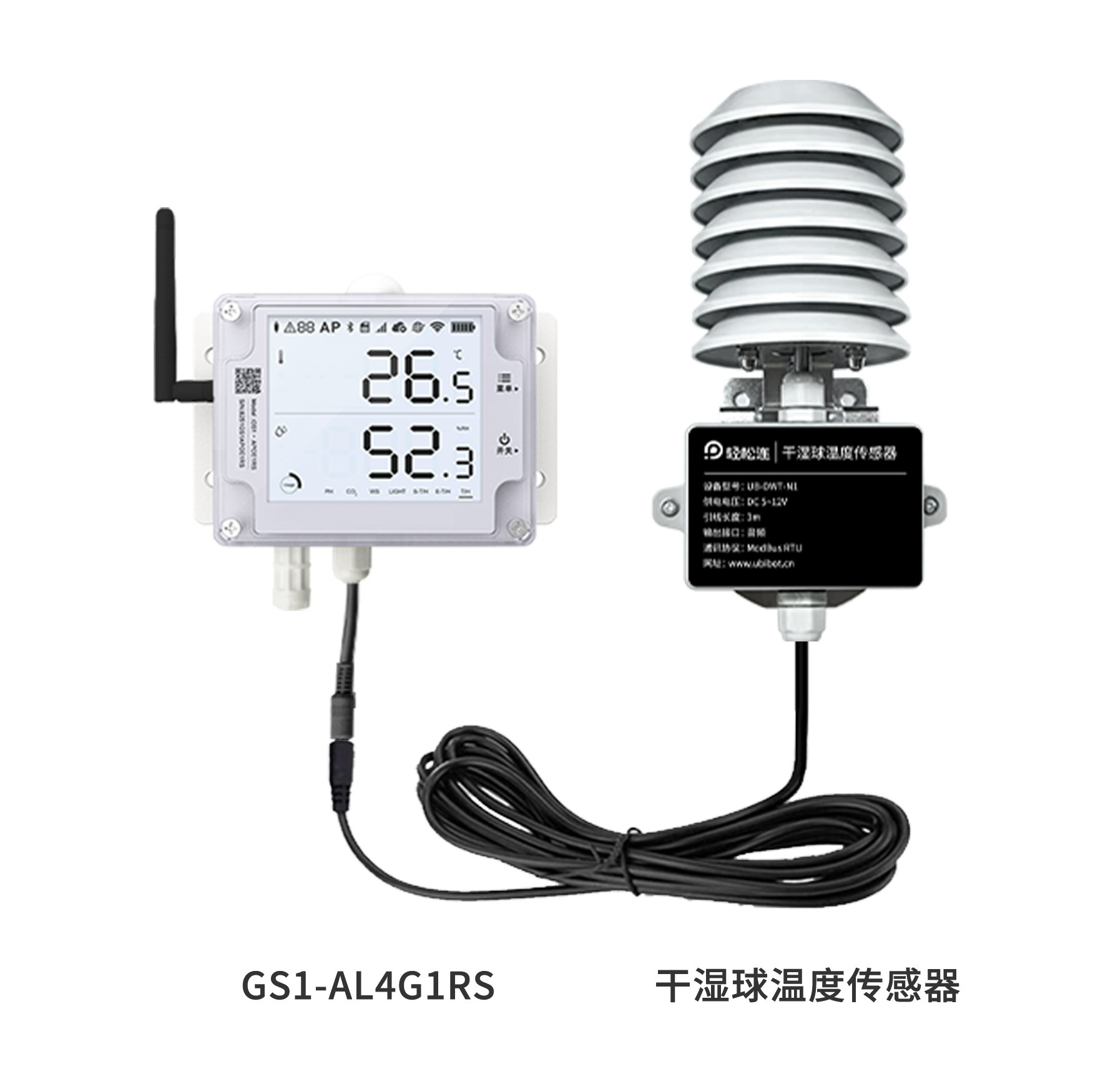

GS1-AL4G1RS+干湿球温度传感器套组

主要技术参数：

核心优势：

双网络传输：同时支持WiFi与4G移动网络，冷却塔现场有WiFi覆盖时优先使用WiFi上传，无WiFi环境时自动切换至4G网络，保障数据传输稳定可靠。

大容量本地缓存：内置存储可缓存30万条数据，即便现场临时断网，数据也不丢失，网络恢复后自动补传至云端，保证数据连续性。

RS485外接扩展：设备配备RS485音频接口，可直接接入轻松连干湿球温度传感器等外置探头，实现多维度环境数据同步采集。

IP65工业防护：全封闭防水防尘设计，可抵御冷却塔现场的水汽飞溅与粉尘侵蚀，长期运行稳定性远超普通消费级设备。

工作流程： 干湿球温度传感器通过RS485接口连接至GS1-AL4G1RS温湿度记录仪，记录仪实时采集传感器数据并通过WiFi或4G网络上传至轻松连云平台。运维人员在手机端或电脑端登录平台，即可查看冷却塔各监测点的实时温湿度数据、历史趋势曲线、数据报表等信息，实现对冷却塔运行状态的远程监控。

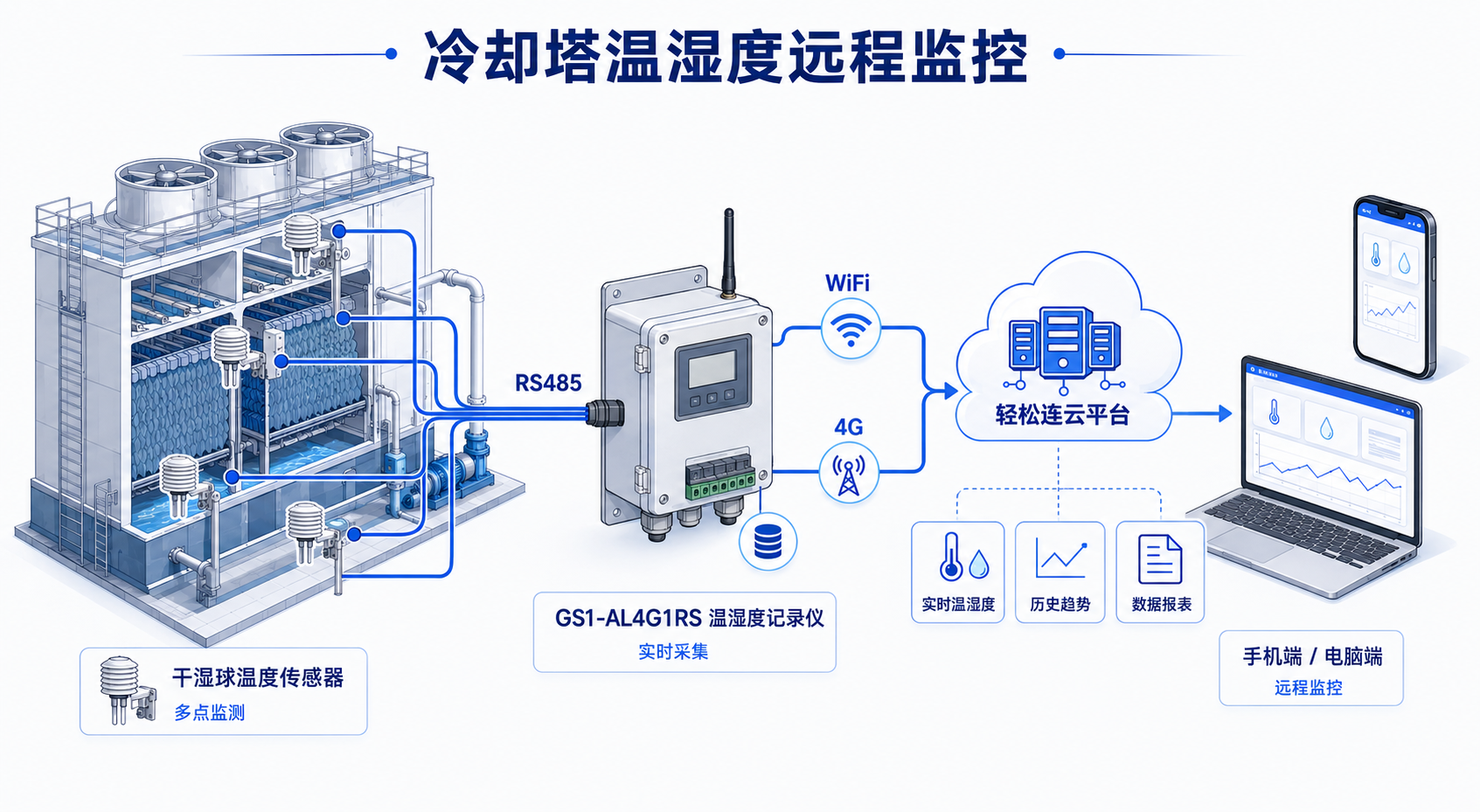

工作流程示意图

2.2 模式二：干湿球温度传感器直接对接客户PLC设备

该模式适用于客户已有PLC控制系统、需将干湿球温度数据直接接入现有工控系统的场景。轻松连干湿球温度传感器提供两种信号输出型号，可根据客户PLC的接口类型灵活选择。

2.2.1 485信号输出型（型号：UB-DWT-N1）

该型号传感器采用RS485通讯接口，支持标准Modbus RTU协议，可直接接入支持RS485通讯的PLC、DCS或上位机系统。

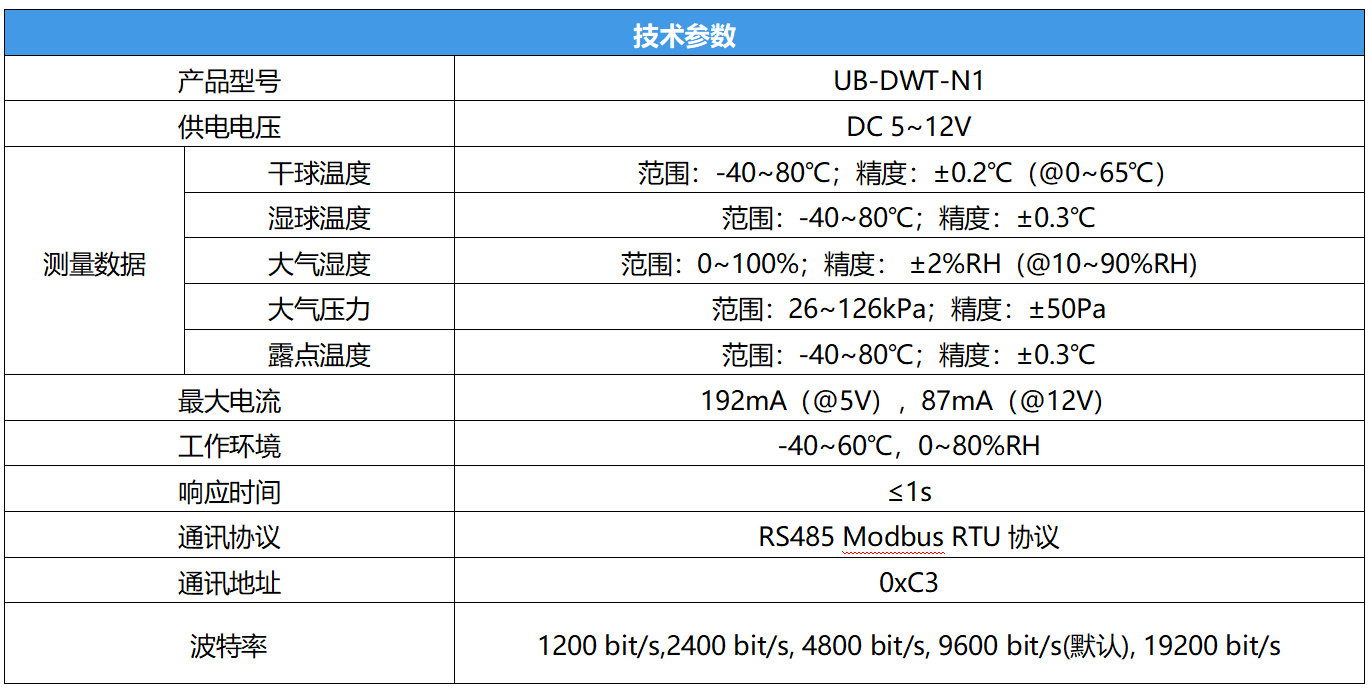

技术参数

该型号不仅提供干球温度、湿球温度、湿度、露点温度等基础数据，还额外输出大气压力、湿度比、水蒸气分压、饱和度、湿空气比体积、湿空气焓等高级热力学参数，便于PLC系统进行冷却塔效率的精确计算与分析。传感器采用标准Modbus RTU协议，与主流PLC品牌（西门子、三菱、欧姆龙、施耐德等）均可无缝对接，通讯地址可配置，支持多台传感器挂载于同一RS485总线，方便扩展。

2.2.2 模拟量信号输出型（型号：UB-DWT-N2）

该型号传感器提供4路模拟电流信号输出，可直接接入PLC的模拟量输入模块（AI模块），无需额外通讯配置，适用于各类支持4-20mA或0-20mA输入的PLC系统。

模拟量信号输出型

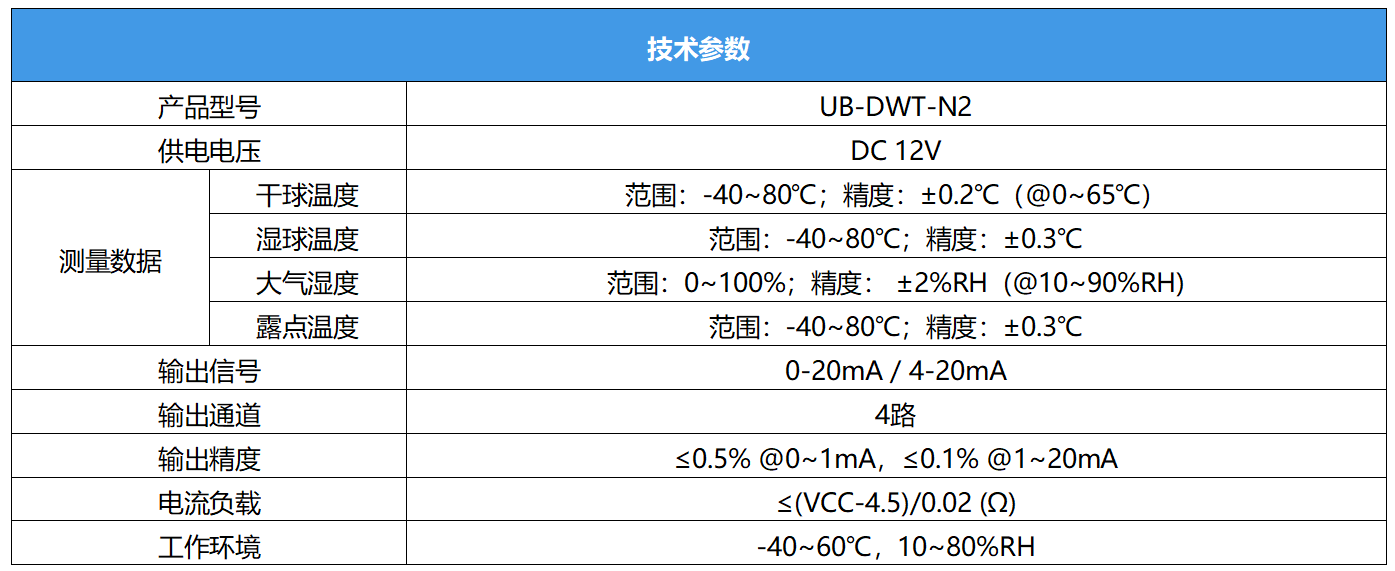

技术参数

三、APP及云平台介绍

3.1 轻松连APP

轻松连提供手机APP（支持iOS和Android）与微信小程序两种移动端访问方式，用户可随时随地通过手机查看冷却塔各监测点的实时数据。APP界面直观展示当前干球温度、湿球温度、湿度、露点温度等关键参数，支持历史数据曲线查看、数据报表导出等功能。当监测数据超出预设阈值时，APP将第一时间推送告警通知，帮助运维人员快速响应。

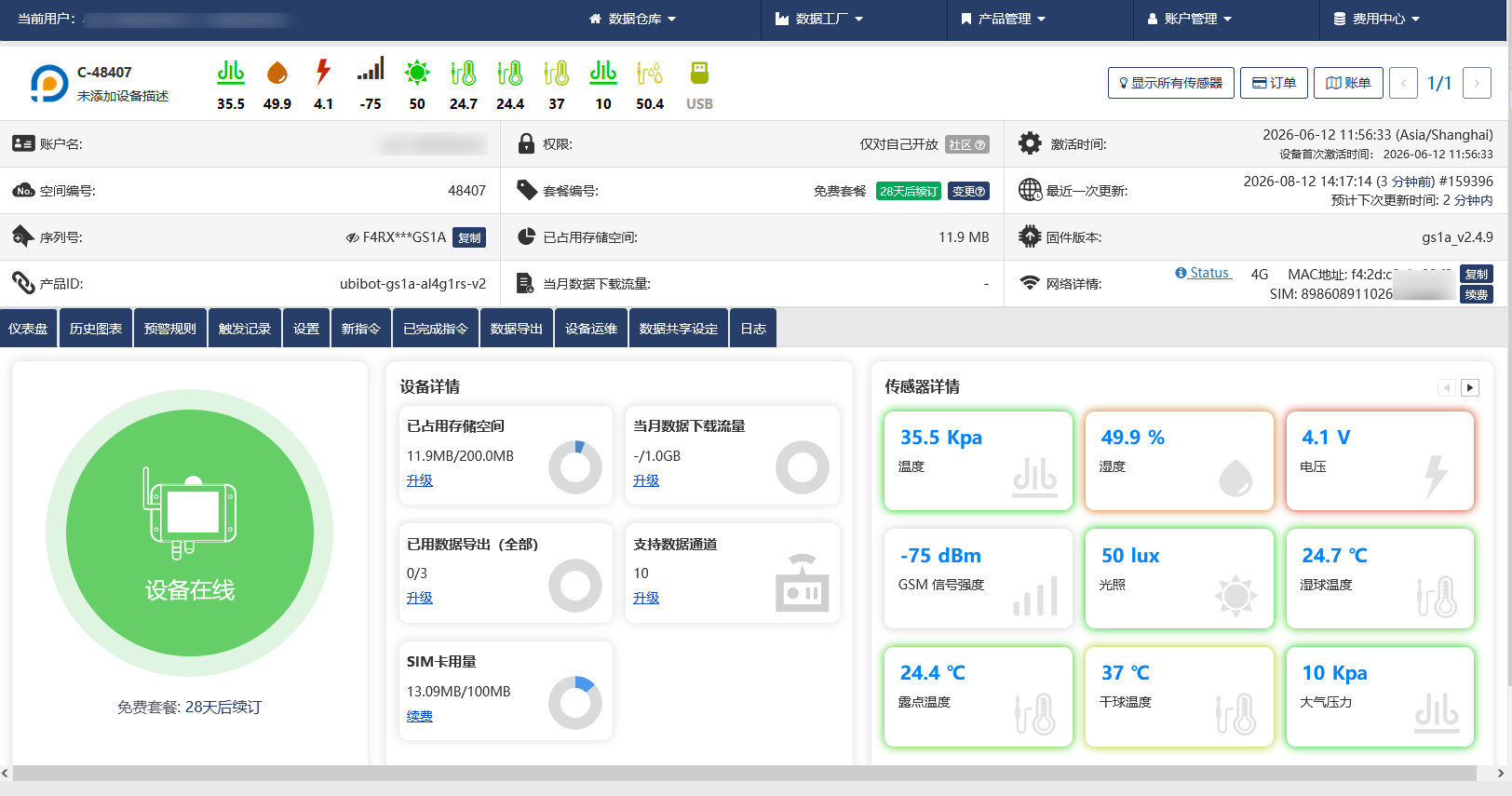

3.2 轻松连Web端

用户可通过电脑浏览器登录轻松连Web端平台，进行更大屏幕、更全面的数据管理。Web端支持多设备分组管理、数据对比分析、报表生成与导出、告警记录查询等功能，适合运维管理人员进行冷却塔系统的集中监控与数据分析。

3.3 轻松连公有云平台

轻松连公有云平台

轻松连公有云平台是面向广大用户推出的开箱即用的物联网数据监测服务平台，用户无需自行搭建服务器，注册账号绑定设备即可快速使用。

核心功能：

多终端访问：支持Web端、手机APP、微信小程序多终端访问，运维人员无论身处控制室还是外出巡检，都能随时查看冷却塔实时数据。

多级智能告警：用户可根据冷却塔运行工况自定义温湿度阈值，当监测数据超出安全范围时，系统将通过微信公众号推送、短信、电话、APP推送、邮件等多种渠道发送告警通知，确保异常信息及时触达。

数据报表与分析：平台可生成每日、每周、每月环境数据报表，完整记录冷却塔运行参数。支持CSV/PDF多种格式导出，为冷却塔效率分析、能耗优化提供数据支撑。

设备分组管理：支持按冷却塔编号、区域、项目等维度进行设备分组管理，不同分组的数据可独立查看或汇总分析，满足多项目、多塔群的统一管理需求。

开放API接口：提供API数据接口，支持与用户已有的设备管理系统、能耗管理平台等第三方系统对接，实现数据互通与联动控制。

数据转发：支持将设备数据实时转发至用户指定的服务器地址，方便二次开发与系统集成。

公有云平台适用于希望低成本快速上线、无需自建基础设施的用户，购买设备即赠送免费基础平台服务，高级功能按需付费，弹性扩展。

3.4 轻松连私有化平台

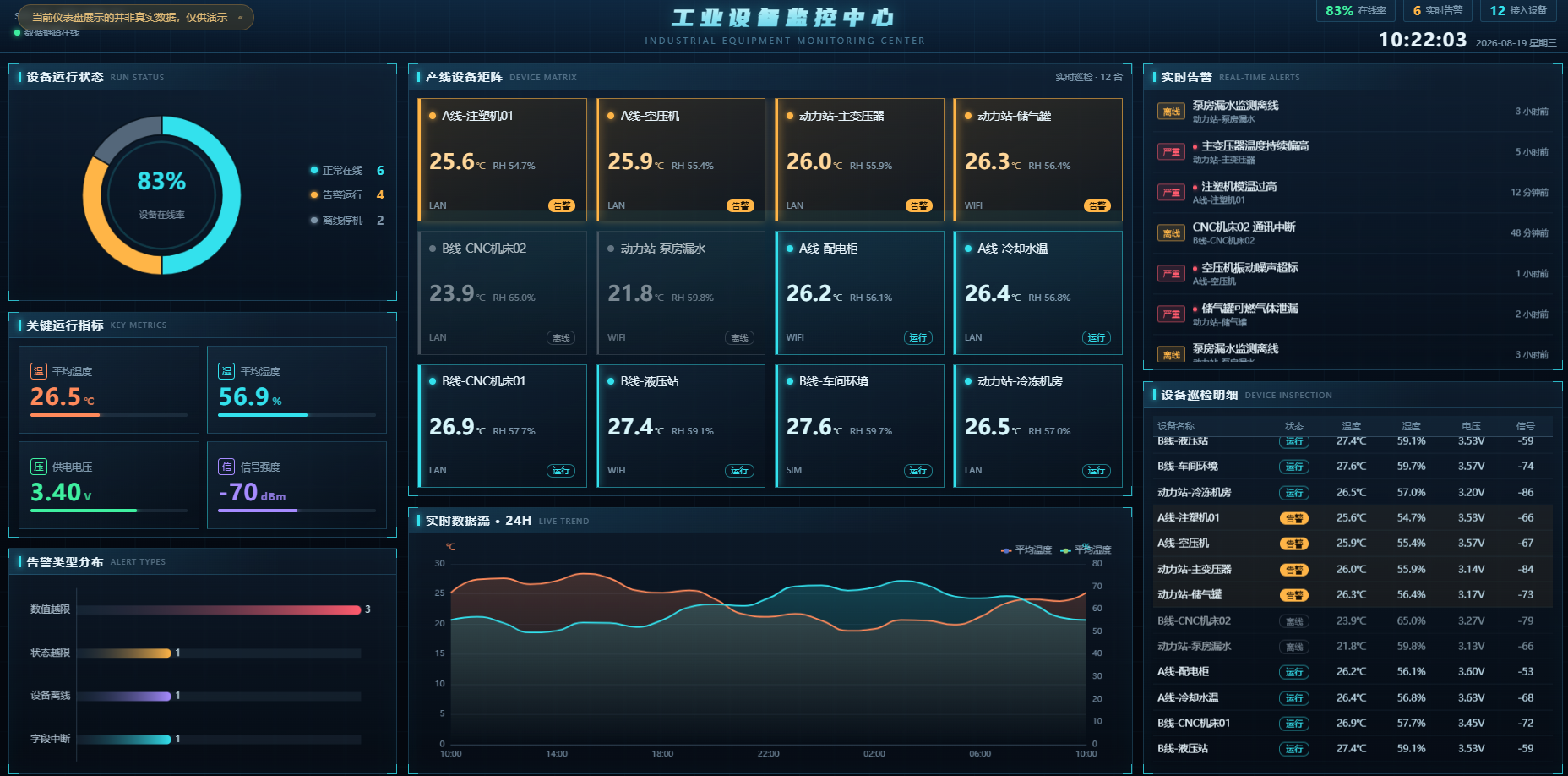

轻松连私有化大屏

轻松连私有化平台面向对数据安全与系统控制有更高要求的企业用户，支持将平台部署于企业自有服务器或私有云环境中。

核心功能：

本地化部署：平台部署于企业内部网络或私有云环境，数据完全存储在本地，100%自主可控，满足电力、化工等行业对数据安全的严格要求。

深度系统集成：支持与企业现有ERP系统、SCADA系统、DCS系统深度打通，将冷却塔监测数据融入企业整体生产管理流程，构建完整的数字化运维管理体系。

定制化功能开发：企业可根据自身业务需求定制专属的数据分析模型与告警规则，通过长期积累的运行数据挖掘冷却塔效率优化空间。

内网环境运行：支持企业内网环境搭建，无需依赖外部互联网，保障数据传输的私密性与安全性。

灵活授权模式：提供终身授权模式，企业一次性采购即可永久使用，后续升级与运维由轻松连技术团队全程保障。提供基础入门方案、定制化方案及终身买断方案，灵活适配不同规模企业需求。

增值服务：可提供渗透测试和等保二级测评等安全增值服务，进一步保障系统运行安全。

私有化平台特别适合数据安全要求高、设备规模大的企业级用户，以及需要在内网环境中统一管理冷却塔监测数据的工业场景。

四、方案优势

4.1 高精度测量，精准评估冷却塔效率

干湿球温度传感器采用原装进口传感器元件，可精确测量冷却塔运行环境中的关键温湿度参数。结合露点温度、湿度比、湿空气焓等高级热力学参数的输出，为冷却塔效率计算与冷却能力评估提供可靠的数据基础，帮助运维人员及时发现冷却塔性能衰减问题。

4.2 两种对接模式，灵活适配不同场景

方案提供两种硬件对接模式：模式一通过GS1-AL4G1RS温湿度记录仪采集数据并上传云平台，适合需要远程监控、移动查看的场景；模式二通过干湿球温度传感器直接对接客户PLC设备，485信号输出型适合需要通讯集成的工控系统，模拟量信号输出型适合已有模拟量输入通道的PLC系统。两种模式可独立使用，也可组合部署，全面覆盖冷却塔监测的各类应用需求。

4.3 全天候稳定运行，适应恶劣环境

GS1-AL4G1RS温湿度记录仪采用IP65级防水防尘设计，可在-20~60℃环境温度下稳定工作，轻松应对冷却塔现场高湿度、多水汽、温度波动大的恶劣环境。

4.4 智能告警，快速响应异常

无论是通过轻松连云平台还是对接客户PLC系统，方案均支持多级智能告警功能。用户可根据冷却塔的运行工况自定义温湿度告警阈值，当监测数据超出安全范围时，系统将通过多种渠道（微信公众号、短信、电话、APP推送、邮件等）第一时间发送告警通知，帮助运维人员在第一时间发现并处置冷却塔运行异常，避免因冷却塔故障导致的停机损失。

4.5 云平台+私有化双模式，满足不同规模需求

方案同时提供公有云平台与私有化平台两种部署模式。中小型用户可选择公有云服务，购买设备即可快速上线，低成本实现冷却塔远程监控；大型企业或对数据安全有严格要求的行业用户可选择私有化部署，将监测数据完全掌控在自己手中，并实现与企业现有管理系统的深度集成。两种平台数据格式完全兼容，企业规模扩大后可平滑迁移，无需重复投入。

4.6 部署简便，维护成本低

干湿球温度传感器自带安装支架，可快速固定在冷却塔现场；GS1-AL4G1RS温湿度记录仪支持WiFi与4G双网络传输，免布线设计，单台设备部署时间不超过10分钟。模拟量输出型传感器采用标准4-20mA信号，接线简单，与各类PLC系统即插即用。相比传统有线监测系统，整体部署成本大幅降低，后期维护也更加便捷。

五、总结

冷却塔的运行效率直接关系到整个工业循环水系统的能耗与安全性，精准的干湿球温度监测是优化冷却塔性能的关键。轻松连干湿球温度传感器冷却塔应用解决方案，凭借高精度传感器、工业级温湿度记录仪、灵活的PLC对接能力以及功能完善的公有云与私有化双平台，为冷却塔运维管理提供了从数据采集、远程监控、智能告警到数据分析的全链路闭环方案。无论是中小型商业建筑的冷却塔群管理，还是大型工业企业的关键冷却设备监控，轻松连方案都能以低成本、高效率的方式帮助用户实现冷却塔运行状态的全面感知与精细化管理，持续降低能耗成本，保障生产安全。
