一、方案背景

大连民族大学作为高等院校，教学楼内设有大量会议室与教室，日常照明用电是学校运营能耗的重要组成部分。传统照明方案存在以下痛点：

1.能源浪费严重：教室、会议室在无人使用时灯光依然开启，造成大量电力浪费。

2.管理效率低下：灯光开关依赖人工操作，管理人员需逐间巡查，效率低且易遗漏。

3.照明体验不佳：无法根据自然光照变化自动调节灯光亮度，导致白天靠窗区域过亮、阴天室内偏暗等问题。

4.用电数据缺失：缺乏对各教室、会议室用电情况的实时监测与统计，无法进行精细化能源管理。

针对上述问题，轻松连提出基于物联网技术的节能灯智能化改造方案，通过智能传感、自动控光、远程管理与用电监测四大核心能力，帮助大连民族大学实现照明系统的智能化升级，显著降低能耗、提升管理效率。

二、方案概述

本方案以“按需照明、智能节能”为核心理念，围绕会议室与教室两大场景，构建一套集人员感应、光照自适应、远程集控、用电统计于一体的智能照明系统。

2.1 系统架构

系统采用“端-边-云”三层架构：

· 感知层：通过无线红外人感探测仪实时检测室内人员存在状态，通过光照传感器持续采集环境光照强度数据。

· 控制层：网络继电器NR2作为核心控制节点，接收传感器数据并执行灯光开关与调光指令；可控硅无极调光模块根据指令调节LED灯管亮度。

· 平台层：轻松连私有化云平台部署于校园内网，实现设备管理、规则配置、数据统计与可视化展示。

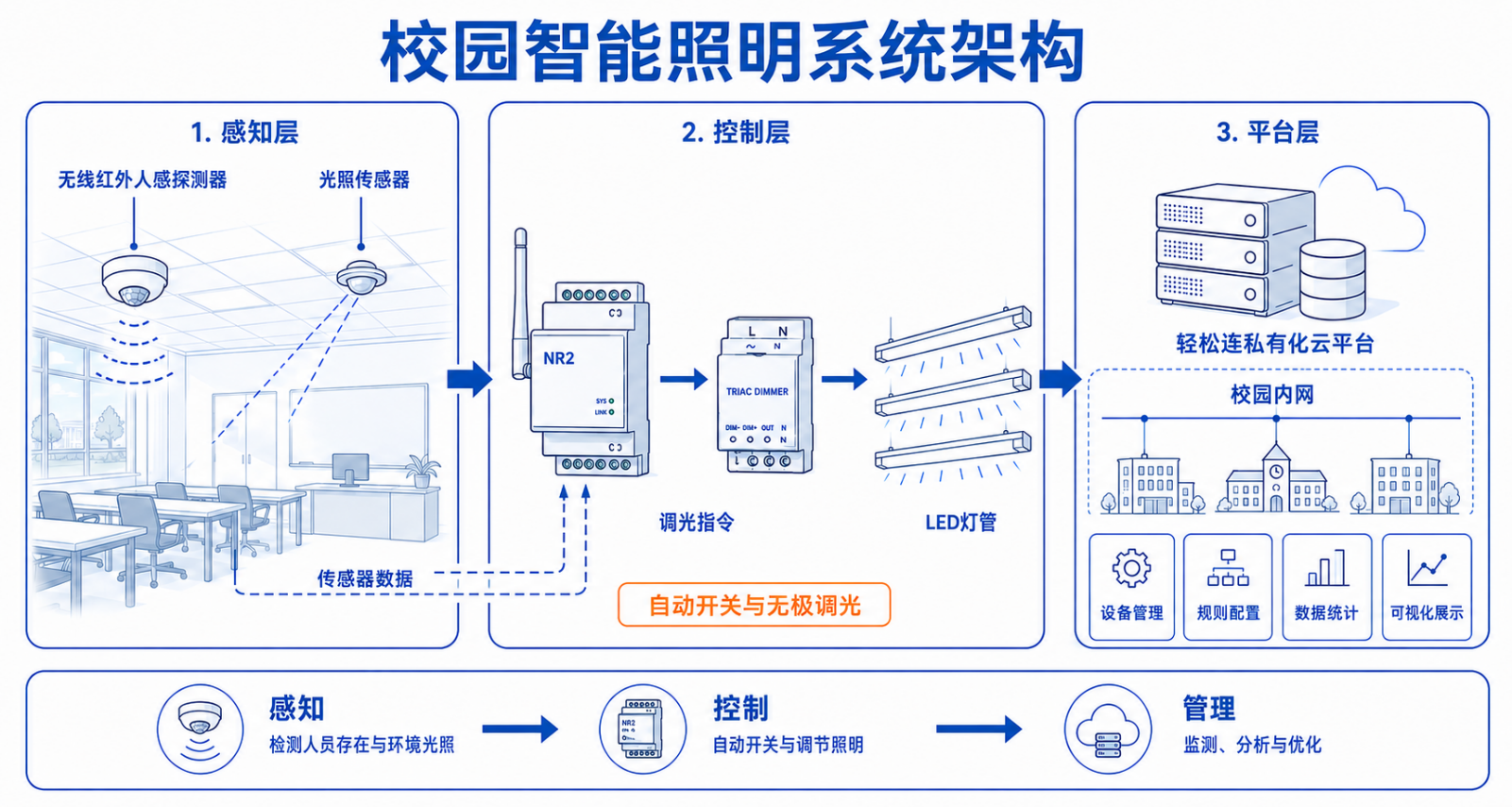

解决方案架构图

2.2 工作流程

1.人员进入：当师生进入会议室或教室时，无线红外人感探测仪MS1检测到人体红外信号，立即通知网络继电器NR2。

2.自动开灯：网络继电器NR2接收到人感信号后，闭合继电器输出，接通可控硅无极调光LED灯管供电，灯光自动点亮。

3.光照自适应：光照传感器实时监测室内光照强度，当自然光充足时，通过可控硅无极调光模块自动降低LED灯管亮度；当自然光不足时，自动提升亮度，始终保持室内照度在舒适范围内。

4.人员离开：当室内无人超过设定时间后，网络继电器自动断开输出，关闭灯光，避免无人空耗。

5.用电监测：网络继电器NR2内置计量功能，实时采集每间教室/会议室的用电功率与累计电量，数据上传至云平台进行汇总分析。

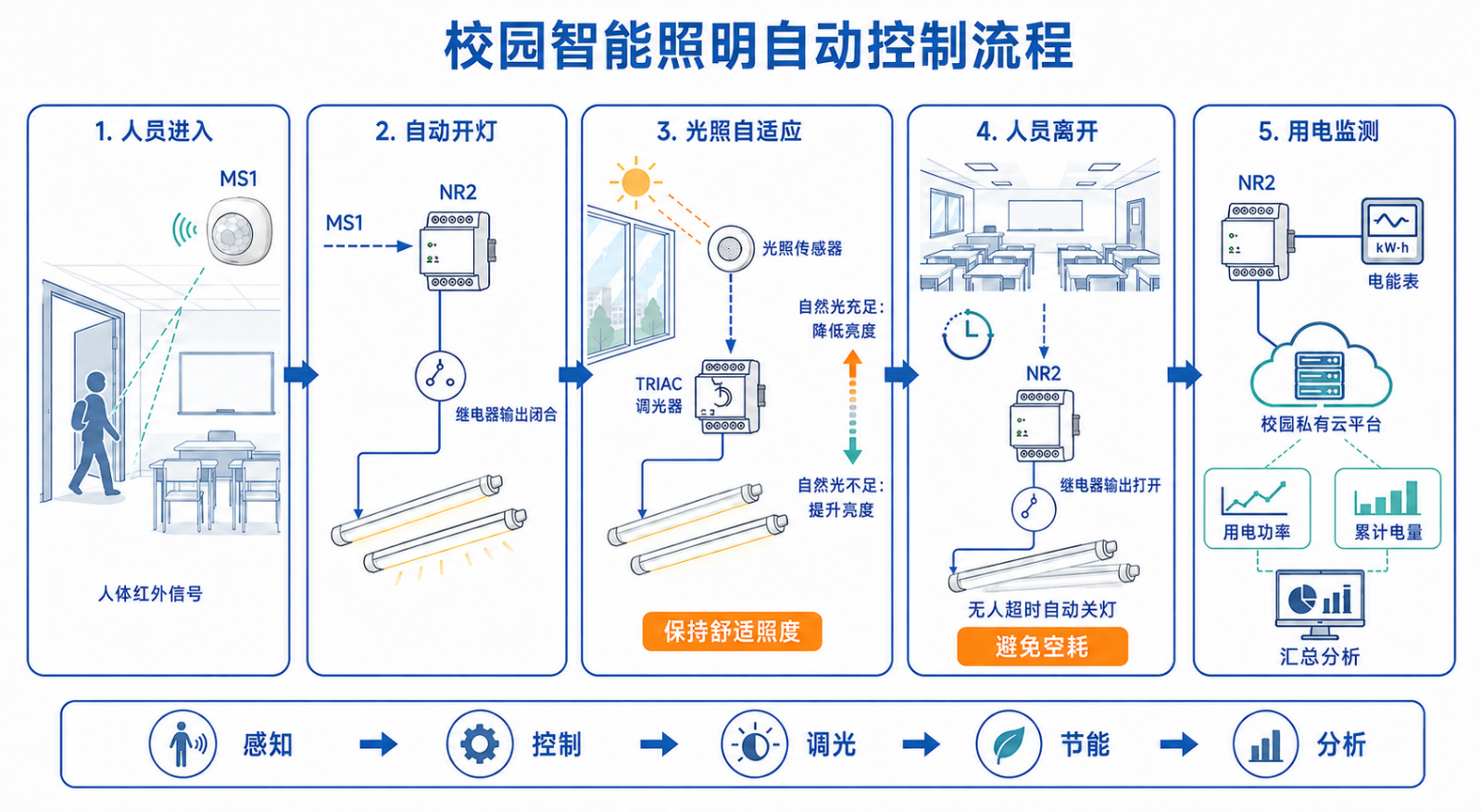

运行逻辑图

2.3 场景适配

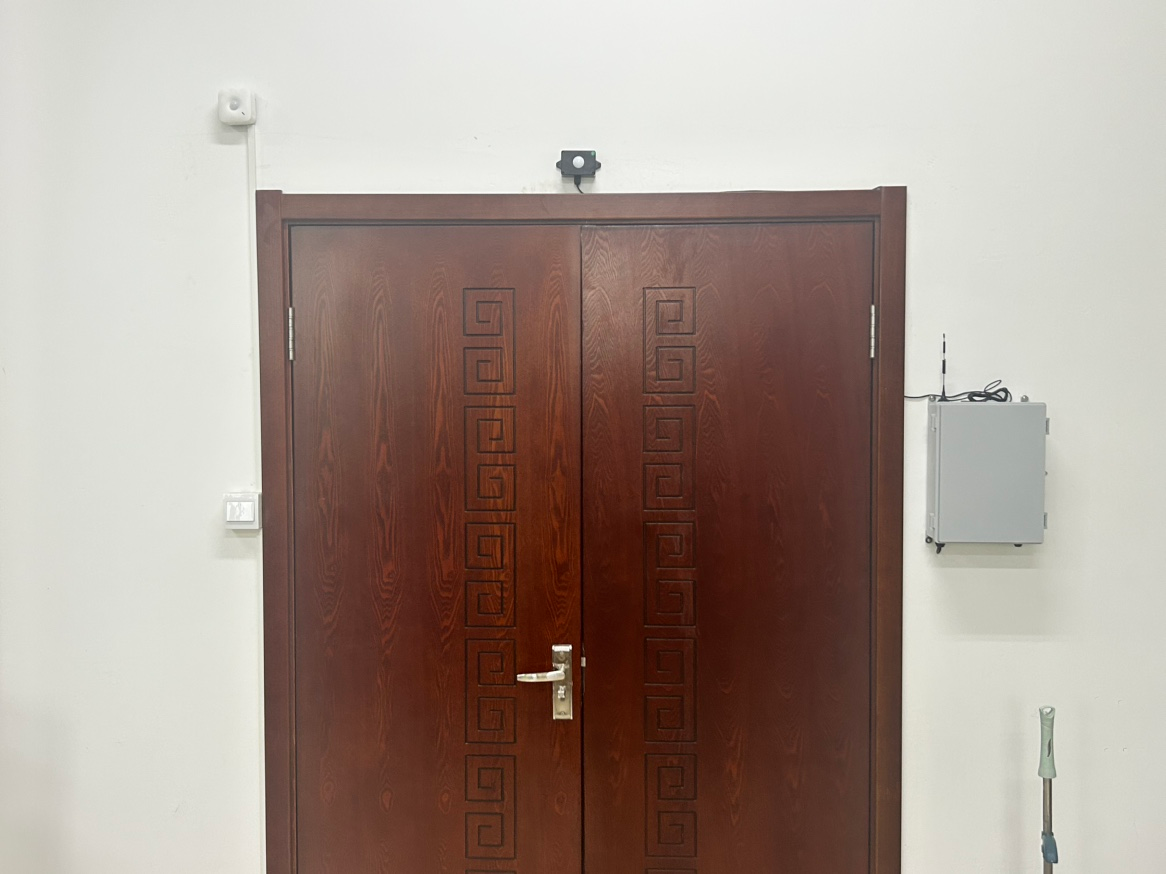

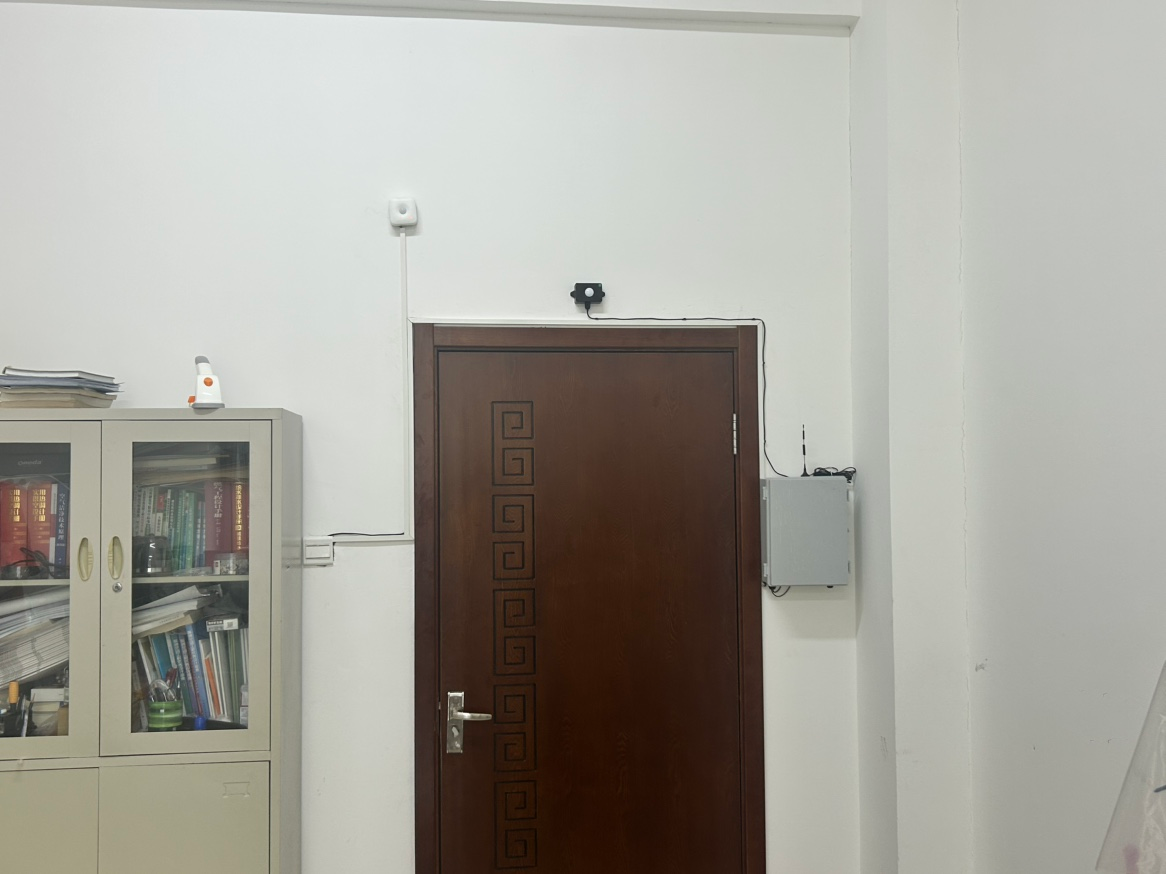

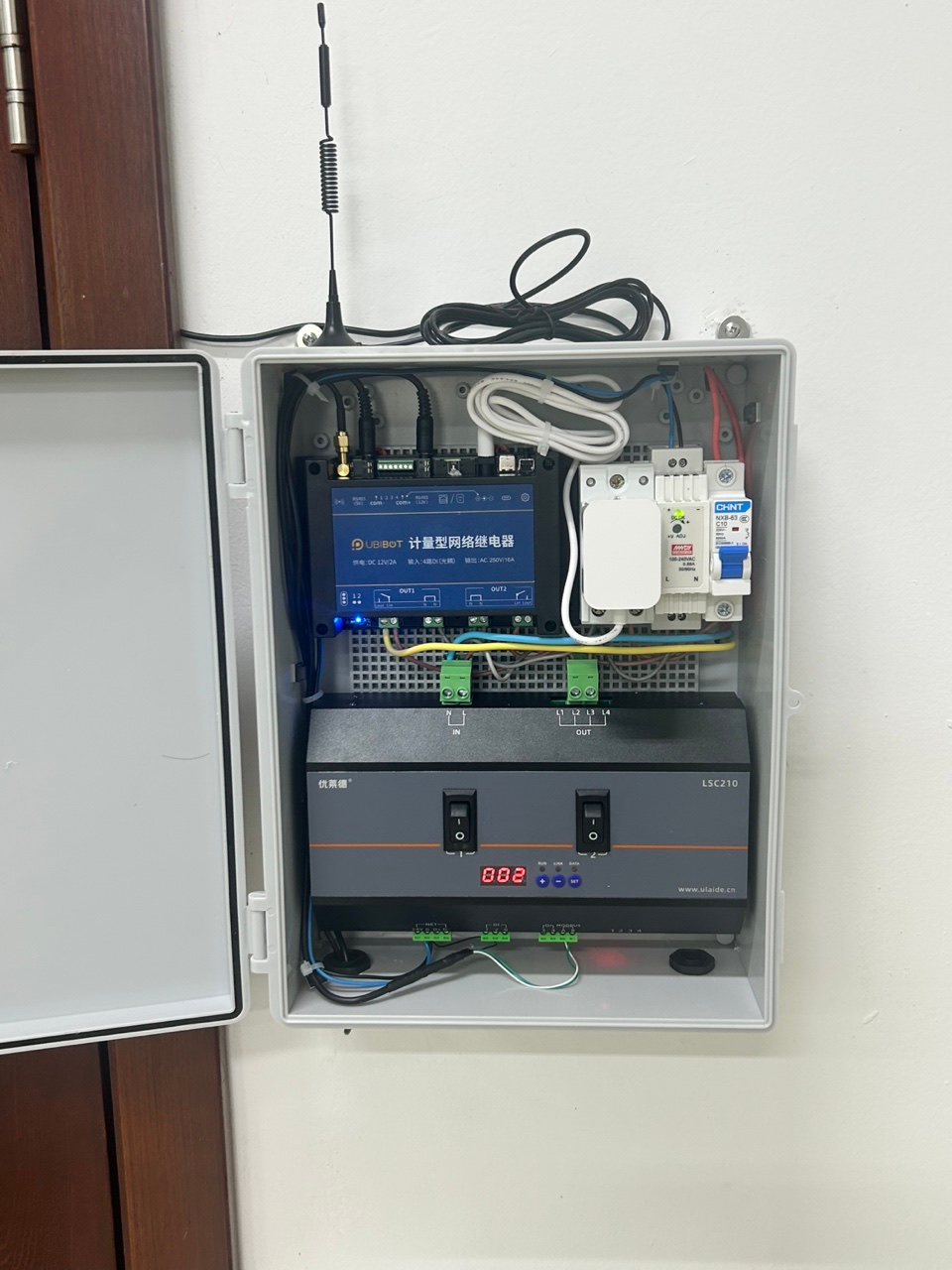

场景实拍图

三、硬件设备介绍

3.1 轻松连网络继电器NR2

网络继电器NR2是本方案的核心控制与计量设备，负责接收传感器信号、控制灯光通断、监测用电数据，并通过WiFi/4G网络与云平台通信。

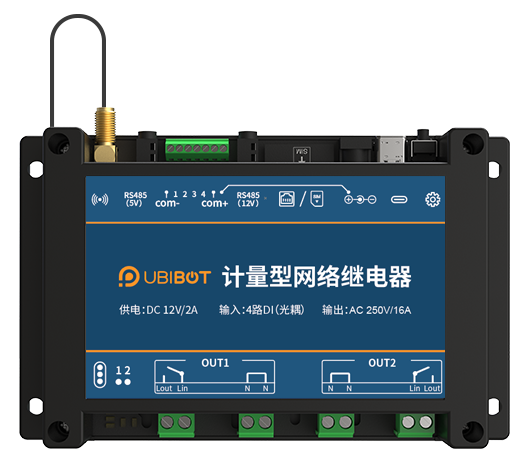

轻松连NR2网络继电器

主要参数：

3.2 轻松连无线红外人感探测仪MS1

无线红外人感探测仪MS1用于检测室内人员是否存在，是实现“人来灯亮、人走灯灭”的关键传感设备。

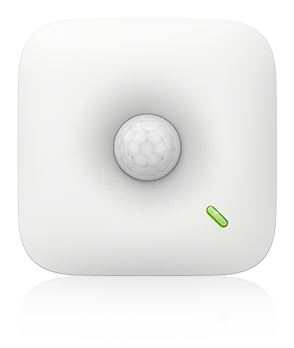

轻松连MS1无线红外人感探测仪

主要参数：

3.3 轻松连光照传感器

光照传感器用于实时采集室内环境光照强度数据，为灯光亮度自适应调节提供数据支撑。

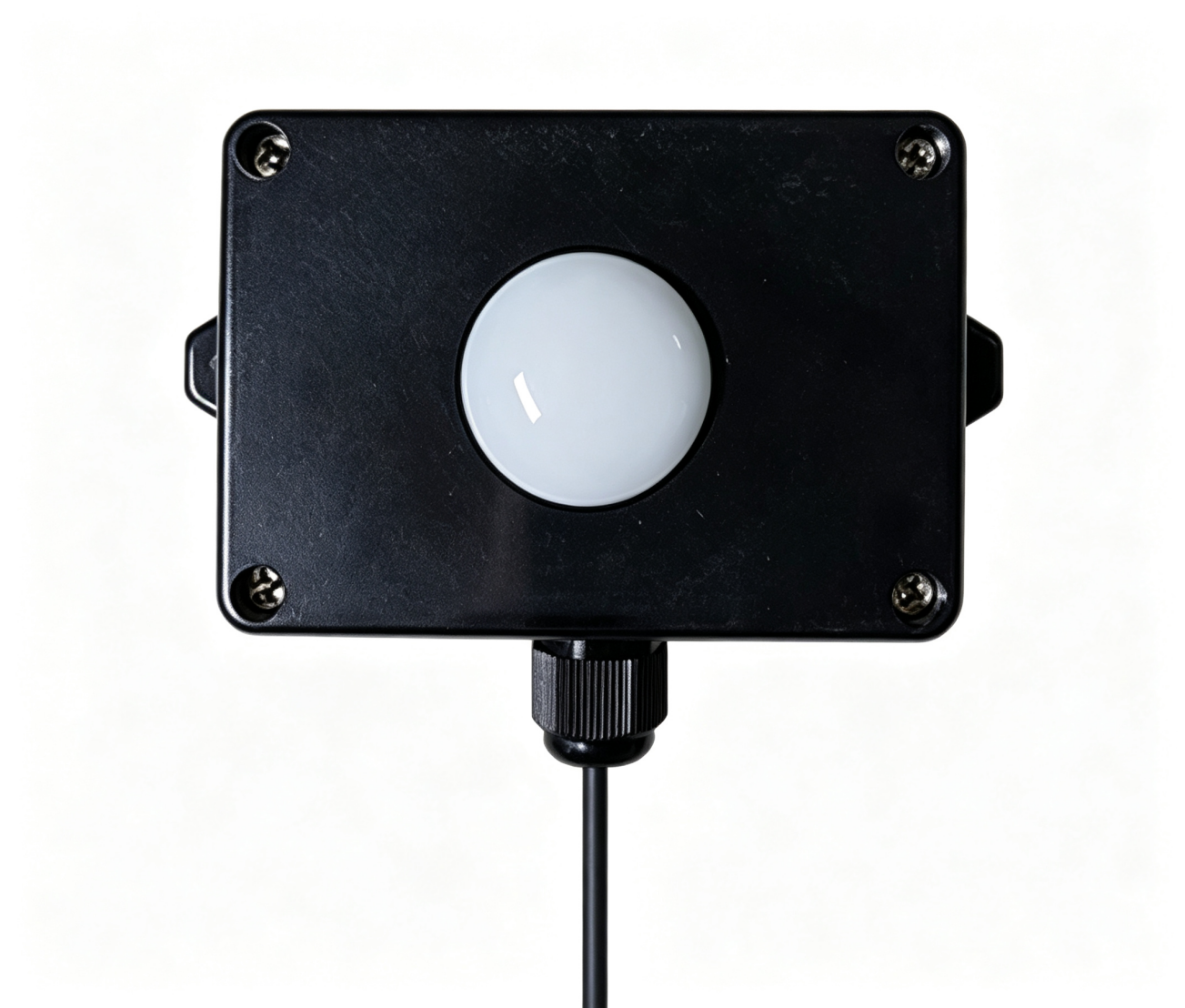

轻松连光照传感器

主要参数：

3.4 可控硅无极调光模块

可控硅无极调光模块是灯光亮度调节的执行单元，接收网络继电器NR2的控制信号，通过可控硅相位切割技术实现LED灯管的无极调光。

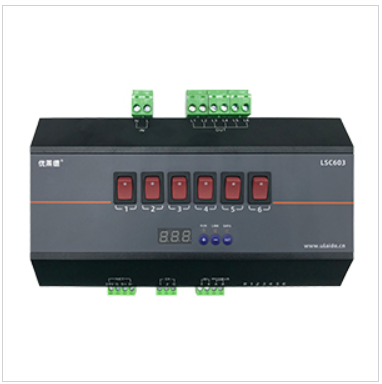

可控硅无极调光模块

主要功能：

· 支持0~100%无极调光，实现灯光亮度平滑过渡

· 采用可控硅相位切割技术，调光响应迅速、无闪烁

· 兼容标准交流供电，安装简便

· 支持多种调光信号输入，与NR2控制器无缝对接

3.5 可控硅无极调光LED灯管

可控硅无极调光LED灯管是照明终端，专为可控硅调光方案设计，支持宽范围无极调光，在不同亮度下均保持稳定的色温与光效。

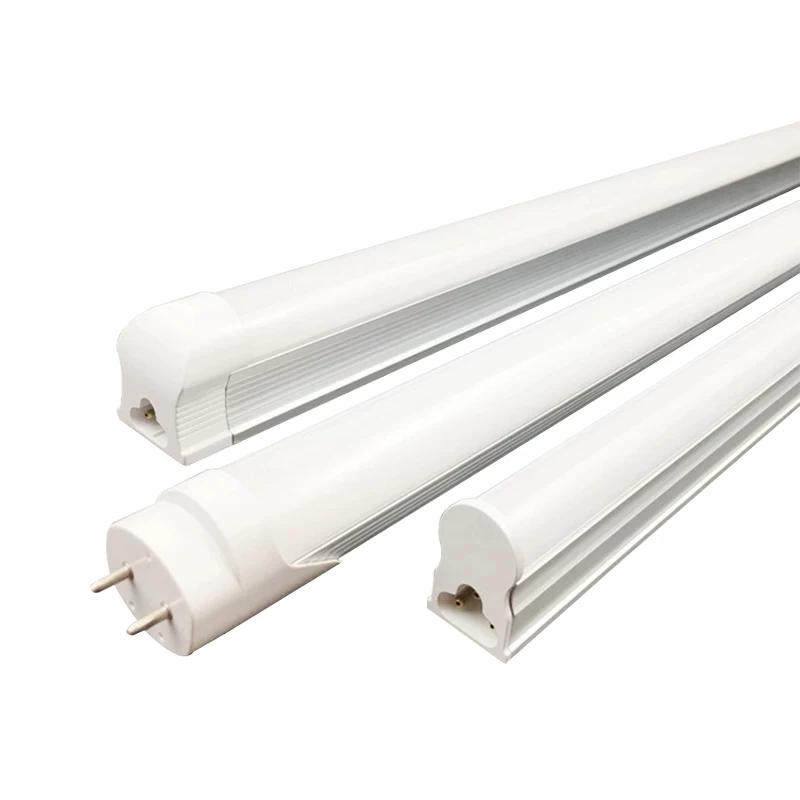

可控硅无极调光LED灯管

主要功能：

· 支持可控硅无极调光，亮度0~100%连续可调

· 低亮度无闪烁、无色偏，照明体验舒适

· 高光效设计，相比传统照明节能50%以上

· 长寿命设计，减少维护更换频率

· 标准灯管规格，可直接替换现有灯管

四、轻松连私有化云平台

轻松连私有化云平台部署于大连民族大学校园内网，为学校提供设备管理、规则引擎、数据分析与可视化展示等核心能力。

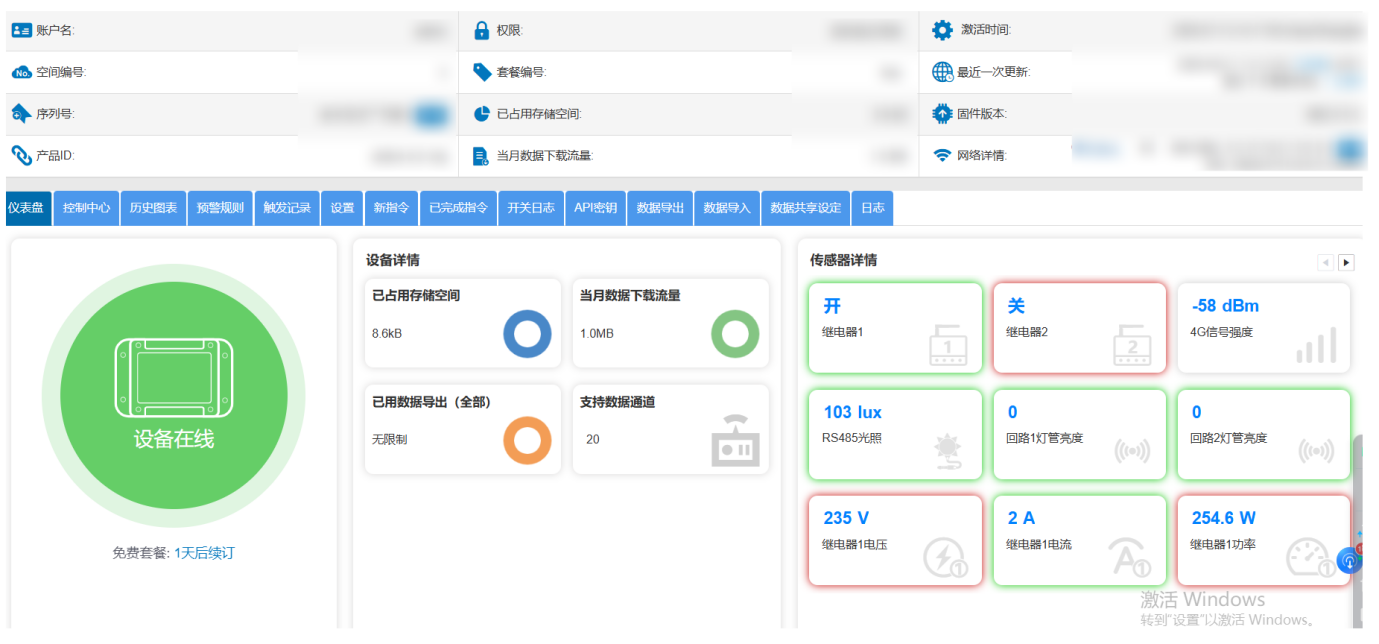

轻松连私有化云平台

4.1 设备管理

· 支持所有轻松连设备的统一接入、状态监控与远程管理

· 设备在线/离线状态实时展示，异常自动告警

· 支持按楼栋、楼层、房间进行设备分组管理

· 支持设备固件远程升级（OTA）

4.2 规则引擎

· 可视化规则配置，支持“当……则……”的条件联动

· 支持人感触发、光照阈值、时间段等多条件组合策略

· 支持按教室/会议室独立配置控制规则

4.3 能耗监测与分析

· 实时采集每间教室/会议室的用电功率与累计电量

· 支持按房间、楼层、楼栋、时间段进行能耗统计

· 提供日/周/月/年能耗报表，支持导出

4.4 私有化部署优势

· 数据不出校园，保障信息安全与隐私

· 内网通信，响应延迟低，可靠性高

· 可与学校现有信息化系统（如智慧校园平台）对接集成

· 支持学校自主运维，不受外部网络影响

五、方案优势

5.1 显著节能

· 人走灯灭：通过红外人感探测，杜绝无人空耗，预计节约30%~50%照明用电

· 按需调光：根据自然光照自动调节灯光亮度，充分利用自然光，进一步降低能耗

· 用电可查：实时监测每间教室用电量，为节能考核提供数据支撑

5.2 智能便捷

· 全自动运行：无需人工干预，人来灯亮、人走灯灭、亮度自适应

· 远程管理：管理人员可通过云平台远程查看、控制任意教室灯光

· 灵活配置：不同教室/会议室可独立配置控制策略，满足多样化需求

5.3 安全可靠

· 私有化部署：数据不出校园，信息安全有保障

· 工业级品质：所有设备采用工业级元器件，适应长期运行环境

· 阻燃材料：人感探测仪采用阻燃ABS+聚碳酸酯外壳，符合校园消防安全要求

· 电气保护：继电器触点容量16A，内置过载保护

5.4 易于实施

· 无线连接：设备采用WiFi/4G无线通信，无需额外布线

· 标准接口：LED灯管为标准规格，可直接替换现有灯管

· 模块化设计：各设备独立安装，改造不影响正常教学秩序

· 快速部署：单间教室改造通常在1~2小时内完成

5.5 可扩展性强

· 后续可扩展接入空调、窗帘等设备，构建完整的智慧教室系统

· 支持与学校智慧校园平台对接，实现统一管理

· 支持新增教室/会议室的灵活扩展

六、总结

大连民族大学会议室与教室节能灯智能化改造方案，以“智能感知、按需照明、精细管理”为核心，通过轻松连网络继电器NR2、无线红外人感探测仪MS1、光照传感器等自研设备，配合可控硅无极调光模块与LED灯管，构建了一套完整的智能照明控制系统。
