一、方案背景

农业大棚是一种农业现代化的种植模式,由于它的方便快捷,经济可观,被越来越多的种植户使用。农业大棚的发展,让反季节种植常规化,满足人们日常生活的需要。想要提高大棚内蔬菜水果的产量,就要为农作物提供适宜的生长条件,及时掌握棚内空气温湿度、土壤温湿度、土壤氮磷钾、和光照强度等参数的变化情况,并进行干预调节,实现农业大棚科学、智能化、高效率的管理。

农业大棚现存问题

  1. 生产数据采集滞后残缺、生产险情发现延误、数据更新不及时。
  2. 人工成本高、工作耗时长、生产效率低。
  3. 高度依赖人工操作,环境监测判断不准确,无法通过便利设备及时得知数据。
  4. 环境因素影响植物生长、收益低。

二、方案简介

针对农业大棚的特点,轻松连推出智慧大棚环境监控解决方案,该方案通过智能硬件、物联网、大数据等技术对传统的农业大棚进行升级改造,构建全程智能化的高效监测控制管理体系,依托部署在农业生产现场的各种传感节点(环境温湿度、光照强度、土壤水分、土壤氮磷钾)和无线通信网络实现农业生产环境的智能感知、智能告警、智能分析,为农业生产提供精准化种植、可视化管理、智能化决策。

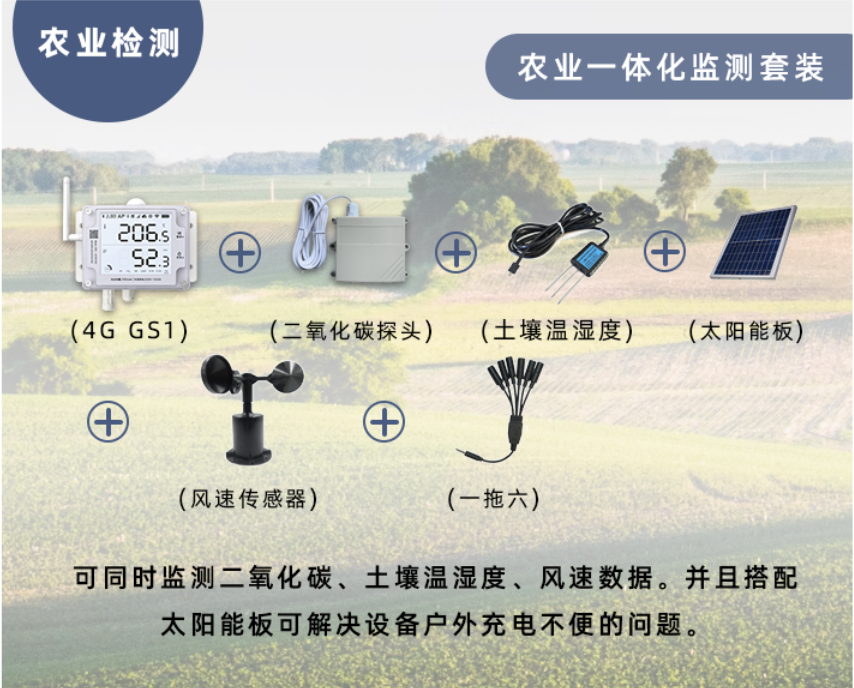

该方案由设备:GS1-4g、土壤温湿度探头、土壤氮磷钾探头、二氧化碳传感器、风速传感器和太阳能板组成。

三、方案组成

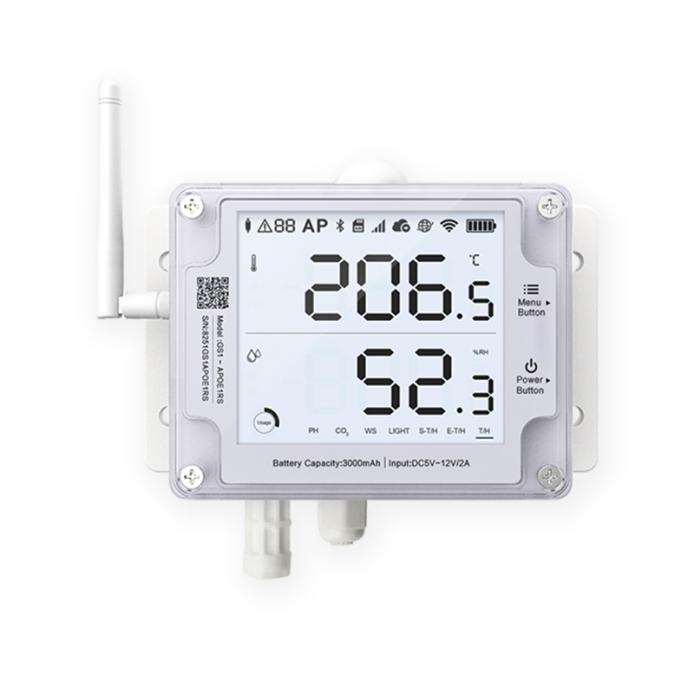

温湿度记录仪
型号:GS1-4G

轻松连工业级无线智能感知设备GS1-4G可支持WiFi连接,内置温湿度传感器。工业级GS1-4G可达IP65防尘防水等级,使其能够适应恶劣的环境。

技术参数:
温度测量范围 :-20℃ ~ 60℃( -4℉ ~140℉)
湿度测量范围 :10% ~ 90%, 无凝露
测量精度 :温度 ±0.3 ℃, 湿度 ±3%
存储空间 :可缓存30万条数据

土壤温湿度传感器

土壤温湿度传感器

技术参数:
测量范围 :0-1999mg/kg
测量精度 :±2%F.s
分辨率 :1mg/kg (mg/l)
工作温度 :5-45℃
工作湿度 :5-95%(相对湿度)、无凝结
波特率 :2400/4800/9600
通讯端口 :RS485
供电电源 :10-30V DC

氮磷钾传感器

氮磷钾传感器

技术参数:
测量范围 :0-1999mg/kg
测量精度 :±2%F.s
分辨率 :1mg/kg (mg/l)
工作温度 :5-45℃
工作湿度 :5-95%(相对湿度)、无凝结
波特率 :2400/4800/9600
通讯端口 :RS485
供电电源 :10-30V DC

二氧化碳传感器

二氧化碳传感器

技术参数:
测量范围 :0~10000ppm
测量精度 : ±(30ppm+3%)
接口 :3.5mm 音频接口
通讯端口 :RS485
通讯协议 :Modbus
材质 :ABS
尺寸 : 65 x 46 x 29mm
线缆长度 :3 m
工作电压 :DC 5-12V
额定电流 :≤20mA

风速传感器

风速传感器

技术参数:
测量范围 :0-30m/s
测量精度 :±(0.3+0.03v)m/s
通讯端口 :RS485
运行温度 :-30 ~70℃
工作湿度环境 :15-85%RH(无凝结)
供电电源 :5V-24V DC
线缆长度 :3m

太阳能板

太阳能板

技术参数:
太阳能电池板:多晶硅
工作电压 :5V
工作电流 :2A
工作温度 :-20℃ ~ 60℃ (-4℉ ~140℉)
IP等级 :IP67
尺寸 :340 x 240 x 17mm
电池片转换效率 :18.5%

数据实时监测

轻松连云平台可以通过账号密码在不同终端登录,实现对设备采集的数据实时监测,还可以通过手机、Pad、计算机等信息终端向管理者推送实时监测信息、历史数据曲线查看、告警信息,方便工作人员及时维护,提高其的稳定性和可靠性。

四、方案优势

  1. 智能采集、无需电源
    该方案可采集土壤温湿度、氮磷钾、风速、co2数据,并可远程实时推送到客户手机实时查看数据,并且可设置阈值报警,多种报警方式进行触达。搭配太阳能板可实现无电源设备供电。
  2. 无线组网
    该方案采用4G+WIFI的供网方式,4G物联网网络具有传输距离远,工作功耗低,抗干扰性强,低成本等特点,在农业使用中解决了布线不便,无无线网等痛点。

五、方案特点

  1. 实时监测
    该方案可实时监测各个监测点的数据。
  2. 历史数据查询
    可查询大棚内一个或多个监测站点的历史数据。根据需要选择相应的站点、时间范围和数据类型(小时数据、日数据、月数据、季数据)进行查询。
  3. 移动监管
    支持手机客户端实时查看数据,实现监管人员远程监管和数据随时随地查看。
  4. 超限告警
    当监测到任一数值超限时,平台会及时给接收报警信息的工作人员发出对应方式的报警。
  5. 多账号管理
    支持多人多账号管理,主账号下可分配多个子账号,数据可分享给其他子账号进行查看。
